滾筒篩

滾筒篩產品概述

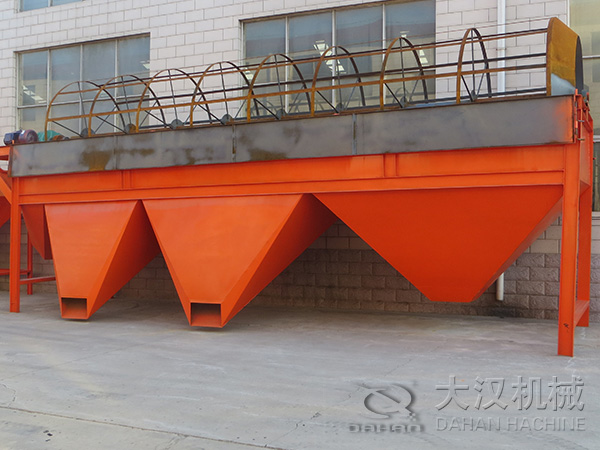

滾筒篩的主體結構是篩分筒，它是由若干個圓形狀篩網組成，整體與地平面成傾斜狀態，外部被密封隔離罩所密封，以防止污染環境。它是分選技術中應用非常廣泛的一種機械，是通過對顆粒粒徑大小來控制垃圾分選的，分選精度高。滾筒篩的筒體一般分幾段，可視具體情況而定，篩孔由小到大排列，每一段上的篩孔孔徑相同。是電廠，焦化廠、建材、冶金、化工、礦山等行業專用的滾筒篩分機設備。它克服了各種振動篩在篩分較濕物料時出現的篩網粘堵問題，從而提高了篩分系統的產量與可靠性。篩下產品大100mm，中間10-50mm,細可達3mm以下。

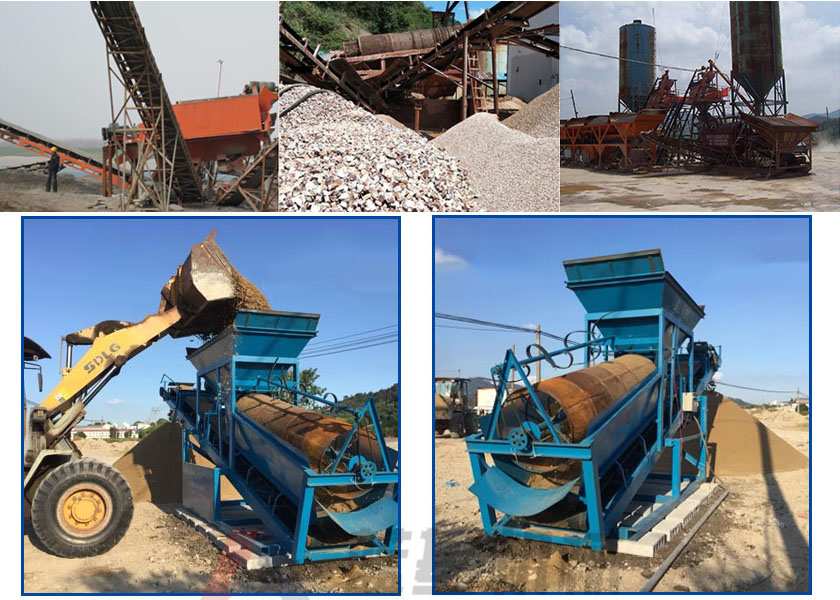

滾筒篩應用行業

滾筒篩是用于河沙、黃沙等粒度小于300mm的大批物料分級，可應用于石料廠、焦化廠、電廠、礦山、冶金、建材等行業。

滾筒篩性能優勢

1、物料適應性廣

滾筒篩（圓筒回轉篩）廣泛應用于各類物料篩分，無論是劣質煤、煤泥、還是煙煤以及其它類物料，都可順利進行篩分。

2、篩分效率高

設備可設有梳型清篩機構，在篩分過程中，不管進入篩分筒的物料多臟、多雜都可以篩分，從而提高了設備的篩分效率。

3、篩分量大、易于大型化

相同尺寸下，圓面積比其它形狀的面積都大，因此其篩分有效面積就大，使物料能充分接觸篩網，因而單位時間內篩分量就大。又因其結構簡單，布置方便，技術新穎而成熟等特點，極易大型化。

4、自身能耗小

整機運行安全可靠，采用低速傳動，傳動效率高，配帶功率小，能耗低。

5、工作環境好

整個篩分簡可以用密封隔離罩所密封，徹底清除了篩分循環過程中的粉塵飛揚，塊狀飛濺等現象，避免了對工作環境的污染。

6、設備噪音低

滾筒篩（圓筒回轉篩）運行中，由于回轉篩速度小，滾筒支撐采用整體通軸結構，運行平穩，并且有密封隔離罩與外界隔離，使噪音無法傳遞到外部，從而降低了設備噪音。

7、使用壽命長、維修量小

滾筒篩是若干個圓環狀網組成，其總篩分面積遠遠大于其它篩型的篩分面積，再加上篩分效率高，設備運行時間段短，故而使用壽命較長、易損件少、維修量小。

8、檢修方便

設備密封隔離罩可以拆開，拆開后不影響機器正常運行，并且檢修非常方便。

滾筒篩工作原理

滾筒篩工作時電動機經減速器與滾筒裝置通過聯軸器連接在一起，驅動滾筒裝置繞其軸線轉動。當物料進入滾筒裝置后，由于滾筒裝置的傾斜與轉動，使篩面上的物料翻轉與滾動的同時，自上而下通過分級篩網析出，由于篩網規格不同，物料直接被分離篩選。從而使合格物料(篩下物）經滾筒外圓的篩網排出，不合格的物料（篩上物））經滾筒末端排出。由于物料在滾筒內的翻轉、滾動，使卡在篩孔中的物料被彈出，可防止篩孔堵塞。

滾筒篩?參數

型 號	出力 (t/h)	功率 (kw)	篩筒直徑 (mm)	篩筒長度 (mm)	入料粒度 (mm)	篩下粒度 ((mm)	外型尺寸 (長×寬×高mm)
GTS1015	50	3.0	1000	1500	≤300	0～100	2600×1400×1700
GTS1020	100	4.0	1000	2000			3390×1400×2140
GTS1225	160	5.5	1200	2500			4146×1600×2680
GTS1530	250	7.5	1500	3000			4460×1900×2820
GTS1545	350	11	1500	4500	≤400		5960×1900×3080
GTS1848	450	15	1800	4800			6500×2350×4000
GTS2055	600	22	2000	5500			7500×2550×4800
GTS2265	800	30	2200	6500			8500×2750×5000

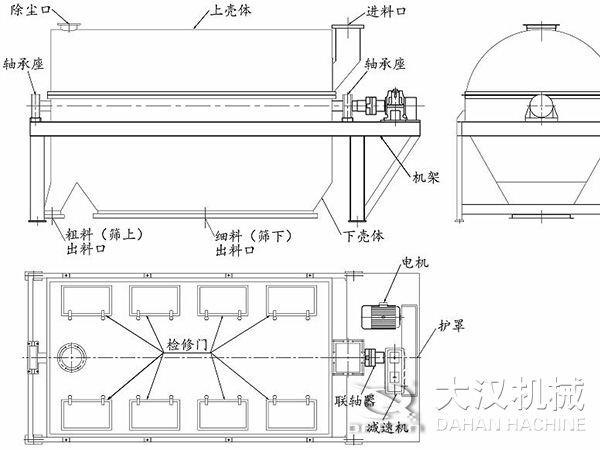

滾筒篩結構

滾筒篩主要有電機、減速機、滾筒裝置、機架、密封蓋、進出料口組成。
